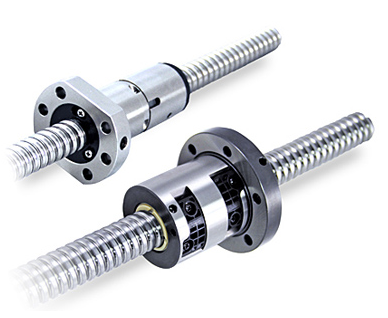

TBI MOTION 滾珠螺桿

• 高信賴性

• TBI 滾珠螺桿是以多年來所累積的製品技術為基礎，從材料、熱處理、製造、檢查至出貨，都是以嚴謹的品保制度來加以管理，因此具有高信賴性。

• 圓滑的動作性

• 滾珠螺桿具有比滑動螺桿更高的效率，所需扭矩只有 30% 以下。可輕易將直線運動變換為回轉運動。
  滾珠螺桿即使給與預壓，亦能維持圓滑的動作特性。

• 無背隙與高剛性

• 滾珠螺桿，採用哥德式 (Gothic arch) 溝槽形狀、軸方向間隙調整至極小亦能輕易轉動。又於一個或兩個螺帽間做預壓調整，予消除軸方向間隙，使其具有可符合使用條件的適當剛性。

• 循環方式

• 外循環的方式提供較順暢之鋼珠迴流、較低噪音。對於高導程及大直徑滾珠螺桿提供較佳的工作品質。
  內循環構造的優點，使螺帽外徑為精巧的「圓周型」。因此適合內部空間較小的機器。

•

• 優異的耐久性

• TBI MOTION 滾珠螺桿以累積多年的滾珠螺桿之生產技術荷基礎，
  採用嚴謹的材料藉由高度熱處理及加工技術，可供給耐久性的製品。

  材料與熱處理 :

品名	材料	熱處理	硬度
螺桿	SCM450 S55C CF53	感應熱處理	HRC58°~62°
螺帽	SCM415	滲碳熱處理	HRC58°~62°
鋼珠	SUJ2		HRC60° UP

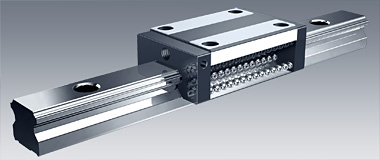

TBI 線性滑軌

高順暢性 TBI 滑座鋼珠循環處採特殊專利設計運行軌跡順暢，能有效提高滑軌組之順暢性。
TBI 滑座採用特殊專利設計可增加材料厚度，提高零配件之強度，使滑座不易變型有效提升穩定性。





大幅提昇壽命與精度

TBI 滑軌組採用特殊接觸點設計，除了具備高剛性外並具備自動調整之功能更可讓各方向之受力平均，進而大幅提昇滑軌組之使用壽命與精度。

組裝配容易

TBI 線性滑軌組裝配容易不需特殊裝配治具即可組裝，使用者可以輕易上手，且防塵採可互換設計，上、下、防塵可相互共用，以達高效節能環保之目的。

線性滑軌之預壓

線性滑軌使用時剛性不足，產生間隙的狀況，往往加大滾動體的直徑，使線性滑軌產生內部負荷，
TBI 直線滑軌可藉此消除局部間隙，提昇整體剛性。

預壓等級	微間壓、零間壓	輕預壓	中預壓、重壓預
使用狀況	衝擊小 兩軸並列使用 精度求不高 滑動阻力小 往複負荷較小場合	懸習使用 單軸使用的場合 輕負載 高精度要求	衝擊大 高振動 重切削場合
應用範例	焊接機 切斷機 一般產業機的 XY 軸 材料供應機構 刀具交換機構 包裝機	NC 車床 放電加工機 精密 XY 平台 一般加工機 Z 軸 工業用機械手臂 線路板打孔機	機械加工中心 NC 車床銑床 磨床進給軸 刀具進給軸




增加預壓可減少振擺，減少產生往複運動慣性衝擊。但預壓增加也造成滾動體的內部負荷預壓越大內部負荷也越大、所以選用計算需要將預壓力加入計算、而預壓增加減少也影響整體安裝難易度。

因此預壓選用須考慮振擺，對線軌壽命影響與預壓力對線軌壽命影響之間權衡取捨。
